WIRE ROPE

클립의 결속 유지력은 로프의 구조, 클립의 수, 클립 취부간격 및 볼트의 쪼임력인 토크에 영향을 받는다.

클립의 결속 유지력은 클립의 수가 많을 수록, 쪼임력이 증가 될 수록 커지나 쪼임력이 너무 크면 로프 손상이 생겨 유지력을 저하시키게 된다.

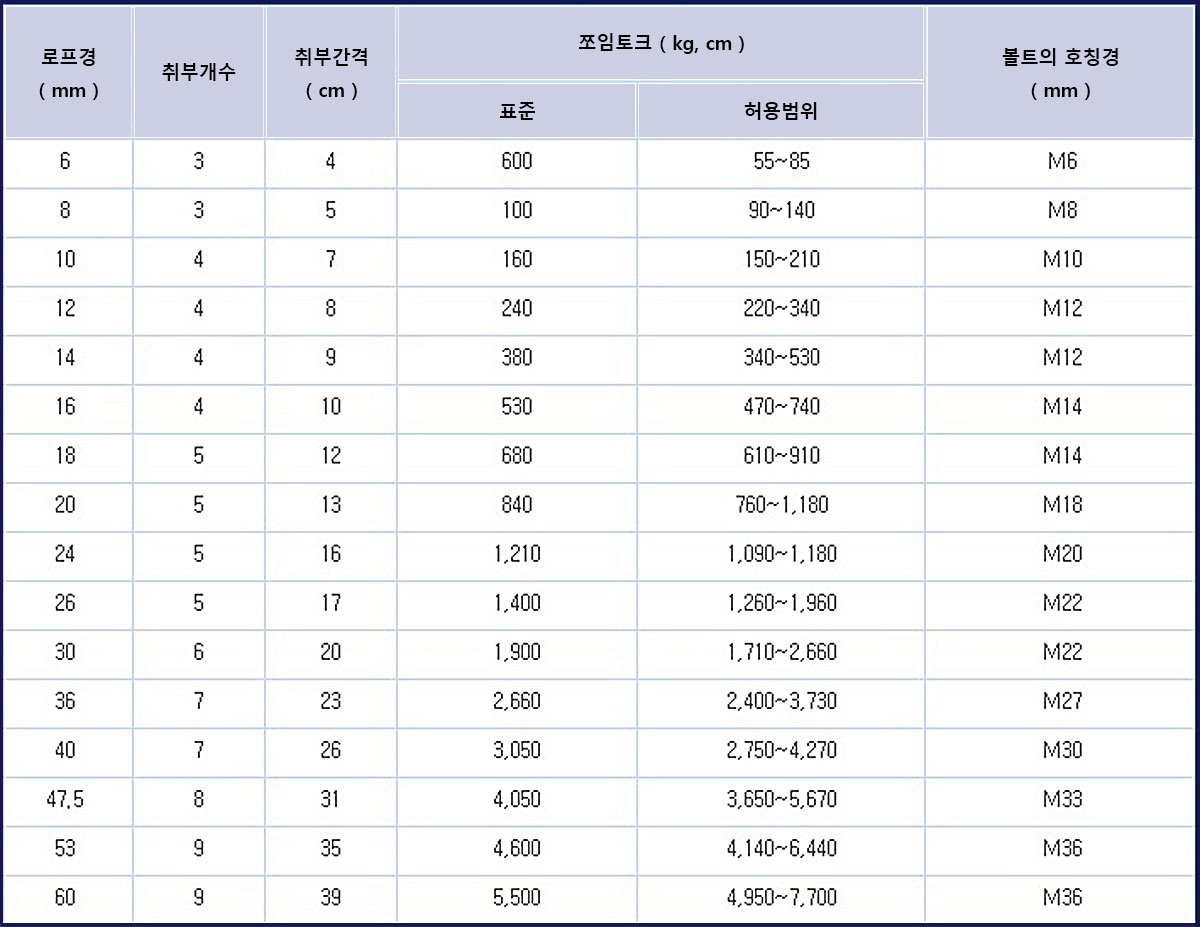

또한 취부 간격이 로프 핏치에 대해 크거나 짧아도 유지력이 감소하며 이러한 클립의 유지력은 아래 도표의 기준 및 유의사항을 참조하여 정확히 사용하면

도움이 되며, 이때 유지력은 로프 파단하중의 약 80% 로 된다.

[ 주의 ]

※ 상기표와 클립 취부 간격은 포르 1핏치를 길이로 한 것임.

※ 6 X 19, 6 X 7 로프는 상기의 취부 개수를 각기 25%, 50% 증가하고, 쪼임 토크를 각기 20%, 40% 증가한다.

※ 너트의 수축 쪼임은 토크 렌치를 이용한다.

클립 결속에 의한 유지력은 클립 결속을 정확히 하지 않으면 극단적으로 저하되므로 다음 사항을 주의해야 한다.

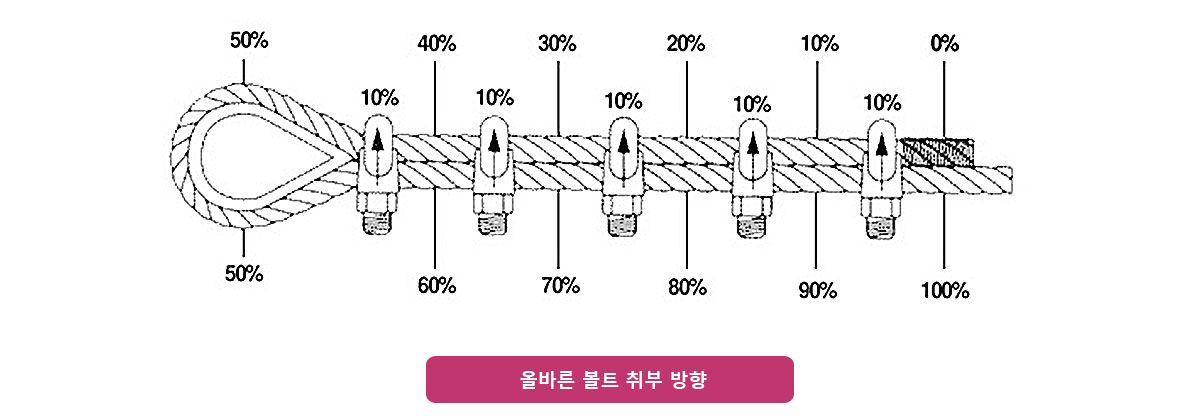

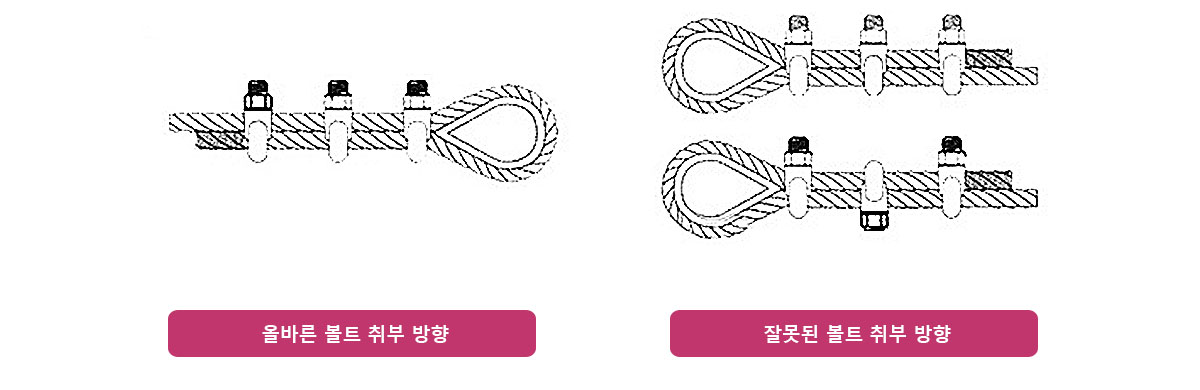

(1) 클립 취부시 볼트의 방향을 위 그림과 같이 정확히 해야 한다.

(2) U볼트의 너트부에 쪼임전에 윤활유를 도포하고 녹이 발생한 것은 사용하지 말것.

(3) 클립 볼트가 규정 쪼임력을 유지하고 있는지 반드시 확인 한다.

(4) 클립을 취부하여 장력을 걸은 직후 로프가 수축하기 때문에 로프의 상하를 일치되게 표시한 후 사용중 슬립 여부를 확인 한다.
